잘못된 간격, 느슨한 고정, 손상된 보호 테이프 또는 오목한 부분에 콘크리트가 들어가면 패널 설치 중에 와이어 루프를 열고 정렬하기가 어려울 수 있습니다. 프리캐스트 콘크리트 공장의 경우 안정적인 설치는 올바른 루프 박스를 선택하고, 생산 도면을 확인하고, 각 장치를 거푸집에 정확하게 배치하는 것에서부터 시작됩니다. 이 가이드에서는 공장 설치,{2}}타설 전 검사, 탈형 검사, 현장 연결을 포함한 전체 프로세스를 설명합니다.{3}}설치 오류를 줄이고 프리캐스트 벽 조인트의 신뢰성을 향상시키는 데 도움이 됩니다.
와이어 루프 박스란 무엇입니까?
와이어 루프 박스는 프리캐스트 콘크리트 벽 패널을 다른 벽 패널이나 콘크리트 기둥에 연결하는 데 사용되는{0}}타설 구성요소입니다.
일반적으로 아연 도금 강철 상자, 유연한 와이어 로프 루프, 압축 슬리브 및 보호 덮개로 구성됩니다. 프리캐스트 생산 과정에서 강철 상자는 측면 거푸집에 고정되고 와이어 루프는 홈 내부에 접힌 상태로 유지됩니다.
프리캐스트 패널을 세운 후 루프가 수직 조인트로 열립니다. 겹치는 루프를 통해 철근을 배치하고 조인트를 지정된 그라우트로 채웁니다.
와이어 루프 박스, 보강재, 강화 그라우트가 함께 작동하여 완전한 연결 시스템을 이룹니다.
와이어 루프 박스는 어디에 사용됩니까?
당신은 사용할 수 있습니다와이어 루프 박스프리캐스트 콘크리트 요소에 안정적인 기계적 연결이 필요한 수직 조인트에 사용됩니다. 일반적인 용도로는 벽-간-벽 접합부, 벽{3}}기둥 연결부, 내부 칸막이벽, 외부 프리캐스트 벽 패널 등이 있습니다.
공장에서 준비하고 현장에서 신속하게 완료할 수 있는 연결이 필요할 때 특히 유용합니다. 상자는 패널 가장자리에 주조되어 있으며, 와이어 루프는 운송 중에 보호된 상태로 유지됩니다. 설치 후 루프를 열고 지정된 수직 철근을 삽입한 후 조인트를 그라우팅합니다.
승인된 연결 설계, 패널 두께, 조인트 너비 및 필요한 하중 전달에 따라 상자 유형, 루프 길이 및 간격을 선택해야 합니다. 박스 크기나 외관만 보고 상품을 선택하지 마세요.
설치 전 확인해야 할 사항은 무엇인가요?
와이어 루프 박스를 설치하기 전에 위치 오류나 현장 정렬 문제를 방지하기 위해 연결 요구 사항과 제품 세부 정보를 확인해야 합니다.
상자 유형 및 크기
프로젝트에 단일 또는이중 와이어 루프 박스. 강철 상자 치수와 와이어 로프 직경을 확인하십시오.
루프 길이
루프 투영이 설계된 조인트 너비 및 연결 세부 사항과 일치하는지 확인하십시오.
설치 간격
수직 간격 및 가장자리 거리에 대해서는 승인된 도면을 따르십시오. 다른 프로젝트의 치수를 복사하지 마십시오.
설치 방향
모든 상자 개구부가 향후 패널 조인트를 향하고 인접한 프리캐스트 요소와 정렬되는지 확인하십시오.
보강 여유 공간
내장된 와이어 로프가 보강재, 리프팅 앵커 또는 기타 인서트를 방해하지 않는지 확인하십시오.
제품상태
주조하기 전에 상자, 와이어 로프, 압축 슬리브 및 보호 테이프에 변형, 손상 또는 부식이 있는지 검사하십시오.

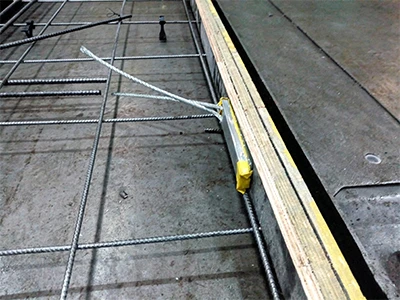

프리캐스트 공장에 와이어 루프 박스를 설치하는 방법
일관된 설치 프로세스는 위치 오류를 줄이고, 생산 효율성을 향상시키며, 와이어 루프 박스가 주조 후 안정적인 프리캐스트 벽 연결 준비가 되어 있는지 확인하는 데 도움이 됩니다.
와이어 루프 박스 검사
설치하기 전에 각 와이어 루프 상자를 확인하여 생산 도면과 일치하는지 확인하십시오. 강철 상자, 와이어 로프, 압축 슬리브 및 보호 테이프에 손상, 변형 또는 부식이 있는지 검사하십시오. 제품을 금형으로 옮기기 전에 루프 길이와 상자 유형이 올바른지 확인하십시오. 주조하기 전에 잘못된 부품을 교체하는 것은 완성된 프리캐스트 패널을 수리하는 것보다 훨씬 쉽습니다.
설치 위치 표시
승인된 생산 도면을 사용하여 측면 거푸집의 모든 설치 지점을 표시하십시오. 한 상자에서 다음 상자까지 측정하는 대신 패널 하단과 같은 하나의 고정 기준점에서 측정합니다. 이 방법은 배치 생산 중 정확한 간격을 유지하고 누적 측정 오류를 줄이는 데 도움이 됩니다.
재사용 가능한 포지셔닝 스트립 사용
동일한 벽 패널을 반복적으로 제조하는 경우 재사용 가능한 합판이나 강철 위치 지정 스트립을 사용하는 것이 좋습니다. 위치 지정 스트립을 사용하면 간격을 일관되게 유지하면서 여러 개의 와이어 루프 상자를 빠르게 배치할 수 있습니다. 측정 시간을 단축하고, 반복성을 향상시키며, 품질 검사를 단순화할 수 있습니다. 각 생산 실행 전에 항상 최신 생산 도면과 비교하여 위치 지정 스트립을 확인하십시오.
상자를 거푸집에 고정하세요
미리 천공된 고정 구멍과 금형 시스템에 적합한 패스너를 사용하여{0}}각 와이어 루프 상자를 거푸집에 단단히 고정합니다. 설치 후 상자를 손으로 눌렀을 때 움직이거나 회전하지 않는지 확인하세요. 단단히 고정된 상자는 철근 배치, 콘크리트 타설 또는 진동 중에 이동할 가능성이 적습니다.
와이어로프 위치 확인
내장된 와이어 로프가 필요한 방향을 따르고 보강재, 리프팅 앵커 및 기타 내장된 구성 요소로부터 충분한 여유 공간이 있는지 확인하십시오. 와이어 로프는 급격하게 구부러지거나 뒤틀리지 않고 직선을 유지해야 합니다. 간섭이 발생할 경우 와이어로프를 수정하기보다는 보강 배치를 검토하십시오.
상자 개봉 밀봉
콘크리트를 타설하기 전에 보호 테이프나 덮개를 검사하십시오. 개구부를 완전히 밀봉하고 와이어 루프를 상자 내부에 접힌 상태로 유지해야 합니다. 덮개가 손상되면 콘크리트 슬러리가 홈 안으로 들어가 탈형 후 루프를 열기가 어려워질 수 있습니다.
타설 전-검사 완료
주조하기 전에 설치된 모든 와이어 루프 박스에 대해 최종 검사를 수행하십시오. 모델명, 수량, 위치, 간격, 설치방향, 고정상태를 확인하세요. 또한 보호 커버가 손상되지 않았는지, 내장된 와이어 로프 주위에 충분한 공간이 있는지 확인해야 합니다. 이러한 검사를 기록하면 생산 일관성과 추적성을 향상하는 데 도움이 됩니다.
콘크리트 붓고 압축하기
매립된 와이어 루프 박스 주변에 조심스럽게 콘크리트를 붓고 균일하게 다집니다. 과도한 충격을 가하면 상자가 움직이거나 보호 커버가 손상될 수 있으므로 철제 상자를 콘크리트 호스나 진동기로 직접 치지 마십시오. 적절한 압축을 통해 고정 영역이 완전히 지지되는 동시에 상자의 올바른 위치를 유지할 수 있습니다.
탈형 후 상자 검사
패널이 필요한 탈형 강도에 도달한 후 거푸집을 제거하고 모든 와이어 루프 박스를 검사합니다. 올바른 위치, 깨끗한 오목한 개구부, 콘크리트 누출, 손상된 강철 상자 또는 패널 가장자리 주변의 균열을 확인하십시오. 현장에 설치할 때까지 우발적인 손상으로부터 보호하기 위해 보관 및 운송 중에 와이어 루프를 상자 내부에 접은 상태로 두십시오.
와이어 루프 연결은 현장에서 어떻게 완료됩니까?
프리캐스트 요소를 전달하고 배치한 후 보호 테이프를 제거하고 와이어 루프를 수직 조인트로 엽니다. 인접한 벽 패널의 루프는 승인된 연결 도면에 따라 정렬되고 겹쳐야 합니다.
그런 다음 지정된 수직 철근을 루프를 통해 삽입하고 조인트를 밀봉하고 적합한 그라우트로 채웁니다. 그라우트는 와이어 루프, 보강재 및 상자 홈 주위로 흘러서 완전한 연결을 형성해야 합니다.
프리캐스트 공장의 경우 정확한 상자 간격, 설치 높이, 루프 방향 및 투영이 특히 중요합니다. 주조 중 오류가 발생하면 패널이 현장에 도달할 때 루프를 정렬하기 어려울 수 있습니다. 최종 보강 배치, 조인트 폭 및 그라우팅 절차는 항상 승인된 프로젝트 설계를 따라야 합니다.
일반적인 와이어 루프 박스 설치 문제
콘크리트 타설 전 위치 선정, 고정, 실링, 보강 간격 등을 확인하면 대부분의 와이어 루프박스 고장을 예방할 수 있습니다.
잘못된 간격
잘못된 간격으로 상자를 설치하면 루프가 승인된 연결 디자인과 일치하지 않을 수 있습니다. 항상 최신 생산 도면을 따르십시오.
느슨한 고정
느슨한 상자는 붓거나 진동하는 동안 움직일 수 있습니다. 각 상자가 거푸집에 단단히 고정되어 있는지 확인하십시오.
잘못된 설치 방향
상자 개봉 부분은 미래 접합부를 향해야 합니다. 상자가 거꾸로 되어 있으면 루프를 사용하기 어렵거나 불가능해질 수 있습니다.
손상된 보호 테이프
테이프가 찢어지거나 헐거워지면 콘크리트 슬러리가 홈 안으로 들어갈 수 있습니다.
강화 간섭
와이어 로프가 보강재, 리프팅 앵커 또는 기타 인서트와 충돌하지 않는지 확인하십시오.
콘크리트가 상자 안으로 누출됨
상자와 거푸집 사이의 틈을 밀봉하여 홈을 깨끗하게 유지합니다.
운송 전 루프 열기
구부러지거나 충격으로 인한 손상을 방지하려면 보관 및 운반 중에 루프를 접은 상태로 유지하십시오.
잘못 정렬된 루프 강제 적용
잘못 정렬된 루프를 통해 바를 강제로 통과시키지 마십시오. 먼저 패널 위치와 박스 설치를 확인하세요.
결론
안정적인 와이어 루프 박스 설치는 정확한 위치 지정, 안전한 거푸집 고정, 효과적인 밀봉 및 일관된 검사에 달려 있습니다. 표준화된 설치 도구와 사전 주입 검사는-프리캐스트 공장에서 오류를 줄이고 배치 생산 효율성을 높이는 데 도움이 될 수 있습니다.
필요한 상자 유형, 루프 길이, 수량, 도면을 보내 사용 가능한 사양과 배송 옵션을 확인하세요.
FAQ
Q: 콘크리트 타설 전에 와이어 루프를 열어야 합니까?
A: 아니요. 루프는 주조, 보관 및 운송 중에 강철 상자 내부에서 접힌 상태로 보호되어야 합니다.
Q: 와이어 루프 박스는 거푸집에 어떻게 고정되나요?
답변: 일반적으로 못, 나사 또는 금형에 적합한 다른 승인된 고정 방법을 사용하여 사전에 천공된 구멍을 통해 부착됩니다.-
Q: 공장 작업자가 상자 간격을 조정할 수 있나요?
A: 간격은 승인된 연결 도면을 따라야 합니다. 기술적 확인 없이 변경해서는 안 됩니다. 일반적인 원인으로는 보호 테이프 손상, 밀봉 불량, 상자와 거푸집 사이의 틈 등이 있습니다.
Q: 콘크리트가 홈에 들어가는 원인은 무엇입니까?
A: 일반적인 원인으로는 보호 테이프 손상, 밀봉 불량, 상자와 거푸집 사이의 틈 등이 있습니다.
Q: 손상된 와이어로프를 계속 사용할 수 있나요?
A: 끊어진 가닥, 심각한 부식, 날카로운 꼬임 또는 손상된 슬리브가 있는 와이어 로프는 기술 평가 없이 패널에 주조해서는 안 됩니다.
