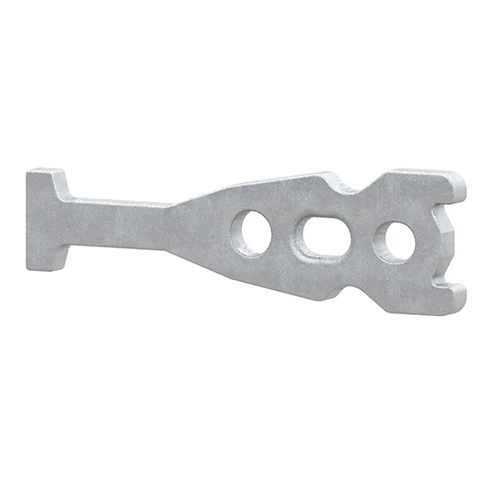

발기 앵커



발기 앵커 설명:

직립 앵커는 들어올리기 및 회전/가장자리 처리 공정 중에 프리캐스트 장치와 함께 사용하도록 설계되었습니다. 원하는 경우 앵커는 앵커를 감싸는 전단 플레이트와 인장 막대를 사용하여 콘크리트의 하중을 분산시킵니다. 직립 앵커를 사용하면 기둥, 보, 벽 및 기타 프리캐스트 콘크리트 요소를 들어 올릴 수 있습니다. 장착 앵커는 모든 리프팅 방향에서 사용할 수 있으며 최대 90도 리프팅 각도에 사용할 수 있습니다. GME에는 다양한 스타일의 설치 앵커가 있습니다. 설치 앵커의 스타일, 크기, 톤수는 ALP와 동일하지만 가격은 ALP보다 절반 이상 저렴합니다. 우리는 소매가 아닌 도매만 받습니다. 당신이 관심이 있다면.

분할 발 발기 앵커	전단 플레이트가 있는 분할 발 발기 앵커	기술 설치 앵커	전단 플레이트가 있는 기술 설치 앵커
문의하기
발기 헤드 앵커	전단 플레이트가 있는 직립 헤드 앵커	단조 발기 앵커	바가 있는 단조 발기 앵커
문의하기
1T 스프레드 앵커	1Ton L-앵커	단조 절연 패널 앵커	플레이트 앵커
문의하기
절연 패널 앵커	플레이트가 있는 절연 패널 앵커	분할 발 1톤 앵커	스프레드 앵커
문의하기
T바 앵커	기술 앵커	2홀 앵커	Y 발기 앵커



메모:위 상품 가격은 각 상품별 개별 도매 가격입니다. 우리는 소매가 아닌 도매만을 지원합니다. 위의 20개 제품에는 상세한 사양과 사이즈가 나와 있습니다.최신 견적을 원하시면 당사에 문의해 주십시오.

표준 마감: 용융 아연도금영하의 온도에서도 충격에 강합니다.



발기 앵커를 만드는 방법:



직립 앵커 디스플레이:

GME 직립 앵커 시스템은 평평한 강철 인서트, 골이 있는 강철 볼트 및 퀵 릴리스 리프팅 키로 구성된 리프팅 앵커입니다. 이중 구멍 앵커의 헤드는 확장 앵커의 헤드와 동일합니다. 콘크리트의 고정은 철근 테일을 통해 이루어집니다. 요청 시 추가 구멍이 있는 더 긴 앵커를 생산할 수 있습니다. 우리의 스타일은 다양해요

발기 테스트:



발기 앵커 인증:

기타 인증



발기 앵커 적용:



발기 앵커 사양

기술 발기 앵커

Tech Erection Anchor 이 설계 기능은 앵커의 높이 범위를 줄여 더 얇은 콘크리트 패널에 사용할 수 있도록 해줍니다. 벽이 얇은 프리캐스트 요소를 수평에서 수직으로 들어 올리고 처리할 수 있도록 설계되었습니다. 우리는 2T, 4T, 8T 용량을 제공합니다. 이 앵커에는 전단 막대가 필요합니다. 더 높은 장력 기능을 달성하려면 당김 막대가 필요한 경우가 많습니다.

부분 숫자	톤	링 클러치 시스템	너비	길이	두께	HD- 구멍 직경	A	B	N	앵커 얼티밋 기계적 부하 텐션(ibs)	당 중량 조각(ibs)
GMEQL527G	2T	2T-3T(OLO01)	2'	3/8"	3/8"	5/8"	5/8"	2-5/8"	1-13/16	16000	1.46
GMEQL548G	4T	4T-6T(OLO02)	2-1/2"	10-7/16"	5/8"	3/4"	3/4"	2-5/8"	2-12"	32000	3.7
GMEQL589G	8T	8T-11T(OLO03)	3-3/4"	13-1/2"	3/4"	1"	1"	3-5/8"	3-1/8"	64000	8.65



전단 플레이트가 있는 기술 발기 앵커

분할 발 직립 앵커는 벽이 얇은 프리캐스트 요소를 들어올리고 취급하기 위해 설계되었습니다. 직립 앵커를 사용하면 기둥, 보, 벽 및 기타 프리캐스트 콘크리트 요소를 들어 올릴 수 있습니다. 직립 앵커는 모든 리프팅 방향과 최대 90도 리프팅 각도에 사용할 수 있습니다. 전단 플레이트가 장착되지 않은 경우 앵커에 랩어라운드 전단 막대를 사용할 수 있으며, 필요한 경우 인장 막대를 사용하여 더 높은 인장 용량에 도달할 수 있습니다. 용량.

부품 번호

톤

링 클러치 체계

너비

길이

두께

HD- 홀로 직경

S- 확산

N

SPW- 전단 플레이트 너비

증권 시세 표시기- 전단 플레이트 길이

SPT- 전단 플레이트 두께

앵커 최종 장력의 기계적 부하(bs)

무게 조각당 (BS)

GMEQL147G

2T

2T-3T(OLO01)

2

8"

3/8"

5/8"

2-3/4"

1-13/16"

2-1/2"

3"

1/4"

16000

2.15

GMEQL148G

4T

4T-6T (OLO02)

2-1/2"

10-1/2"

5/8"

3/4"

3-a/8

2-1/2"

2-1/2"

3"

3/8"

32000

5.2

GMEQL149G

8T

8T-11T(QL003)

3-3/4"

12-13/16"

3/4"

1"

5"

3-1/8"

3"

3-1/2"

3/8"

64000

11.02



분할 발 발기 앵커

분할 발 직립 앵커는 클러치가 접촉하여 콘크리트가 부서지는 것을 방지하기 위해 앵커 머리에 두 개의 "귀"를 갖도록 설계되었습니다. "이어"는 전단 하중을 앵커와 콘크리트로 전달합니다. 이 앵커에는 전단 막대가 필요합니다. 일반적으로 더 높은 장력 용량에 도달하려면 장력 막대가 필요합니다.

부품 번호	톤	링 클러치 체계	너비	길이	두께	HD- 괭이 직경	S- 확산	N	앵커 얼티밋 메카니컬 인장 하중(ibs)	당 중량 조각(파운드)
GMEQL047G	2T	2T-3T(OLO01)	2"	8"	3/8"	5/8"	2-3/4"	1-13/16"	16000	1.6
GMEQLO48G	4T	4T-6T(OLO02)	2-1/2"	101/2	5/8"	3/4"	37688	2-1/2"	32000	4.35
GEMQLO49G	8T	8T-11T(OL003)	3-3/4"	12-13/16"	3/4"	1"	5"	3-1/8"	64000	9.78



전단 플레이트가 있는 분할 발 발기 앵커

전단 플레이트가 있는 분할 발 직립 앵커는 적절한 두께의 슬래브를 수평에서 수직으로 들어 올리고 핸들링하도록 설계되었습니다. 앵커는 하중을 받는 동안 콘크리트가 부서지는 것을 방지하기 위해 앵커 헤드 부분에 특수 설계되었습니다. 전단 플레이트가 장착되지 않은 경우 앵커에 랩어라운드 전단 막대를 사용할 수 있으며, 필요한 경우 인장 막대를 사용하여 더 높은 인장 용량에 도달할 수 있습니다. 우리는 2T, 4T, 8T 용량을 제공합니다.

부품 번호

톤

링 클러치 체계

너비

길이

두께

HD- 홀로 직경

S- 확산

N

SPW- 전단 플레이트 너비

증권 시세 표시기- 전단 플레이트 길이

SPT- 전단 플레이트 두께

앵커 최종 장력의 기계적 부하(bs)

무게 조각당 (BS)

GMEQL147G

2T

2T-3T(OLO01)

2

8"

3/8"

5/8"

2-3/4"

1-13/16"

2-1/2"

3"

1/4"

16000

2.15

GMEQL148G

4T

4T-6T (OLO02)

2-1/2"

10-1/2"

5/8"

3/4"

3-a/8

2-1/2"

2-1/2"

3"

3/8"

32000

5.2

GMEQL149G

8T

8T-11T(QL003)

3-3/4"

12-13/16"

3/4"

1"

5"

3-1/8"

3"

3-1/2"

3/8"

64000

11.02



단조 발기 앵커

단조 직립 앵커는 벽이 얇은 프리캐스트 요소를 수평에서 수직으로 들어 올리고 처리하도록 설계되었습니다. 앵커 헤드에 있는 두 개의 "이어"는 링 클러치가 접촉하여 콘크리트가 부서지는 것을 방지합니다. "이어"는 전단 하중을 앵커와 콘크리트로 전달합니다. 이 앵커에는 전단 막대가 필요합니다. 앵커의 최대 장력 용량에 도달하려면 장력 막대가 필요합니다.

부품 번호	톤	링 클러치 체계	너비	길이	두께	HD-홀 지름	HL-홀 길이	N	앵커 얼티밋 메카니컬 장력 하중(lbs)	당 중량 조각(파운드)
GMEQLF527G	3T	2T-3T(OLO01)	2-3/8"	8"	3/8"	5/8"	-	1-13/16"	24000	1.26
GMEQLF548G	6T	4T-6T(QLO02)	3-3/16"	10-1/2"	5/8"	3/4"	-	2-1/2"	48000	2.29
GMEQLF589G	11T	8T-11T(QLO03)	3-3/4"	12-1/2"	3/4"	1-3/6"	1-5/8"	3-1/8"	88000	5.2



용접된 플레이트 바가 있는 단조 직립 앵커

단조 직립 앵커는 벽이 얇은 프리캐스트 요소를 수평에서 수직으로 들어 올리고 처리하도록 설계되었습니다. 앵커 헤드에 있는 두 개의 "이어"는 링 클러치가 접촉하여 콘크리트가 부서지는 것을 방지합니다. "이어"는 전단 하중을 앵커와 콘크리트로 전달합니다. 이 앵커의 독특한 전단 바 설계는 표준 대형 전단 플레이트, 용접된 전단 막대가 있어 프리스트레스 강연선이나 보강재와의 간섭을 최소화합니다.

부품 번호

톤

링 클러치 체계

폭 1

폭 2

길이

두꺼운- 네스 호

HD - 구멍 지름

N

SBD-전단 바 직경

SBL-전단 바 길이

앵커 얼티밋 메카니컬 장력 하중(lbs)

당 중량 조각(파운드)

GMEQLF548SBG

6T

4T-6T(QL002)

3-3/16"

3-5/8"

10-1/2"

5/8"

3/4"

2-1/2"

5/8"

6"

48000

3.6

GMEOLF548DSBG

6T

4T-6T(OL002)

3-3/16"

4-1/8"

10-1/2"

5/8"

3/4"

2-1/2"

5/8"

6

48000

4.2



분할 발 1톤 앵커

분할 발 1톤 앵커는 벽이 얇은 프리캐스트 요소를 수평에서 수직으로 들어 올리고 처리하도록 설계되었습니다. 앵커 헤드의 단일 "이어"는 클러치가 접촉하여 콘크리트를 깨뜨리는 것을 방지합니다. "이어"는 링 클러치가 회전하여 콘크리트에 닿는 것을 방지합니다. 전단 막대는 다음과 같은 전단 하중을 달성하는 데 필요합니다. 이 앵커는 더 높은 장력 용량에 도달하려면 장력 막대가 필요합니다.

A콘크리트의 앵커 용량 4:1 SWL

부분 험버

톤

반지 클러치 시스템

너비

길이

두께

HD 해상도 구멍 직경

S 스프레드

N 노치

앵커 얼티밋 기계적 부하 기계적 부하 렌즈에(lba)

당 중량 조각(파운드)

최소 창 두께

전단 포함 전단바 (파운드)

렌즈 없음 텐션바 (파운드)

긴장감 텐시안 바 (파운드)

최소 코너 거리 안에)

GMEL046G

1T

1톤(OL216CB)

1-3/16"

4-15/16

u4

716

1-3/4"

44624

8000

0.35

3

611

1160

2000

12



발기 헤드 앵커

직립 헤드 앵커는 벽이 얇은 프리캐스트 요소를 수평에서 수직으로 들어 올리고 처리하도록 설계되었습니다. 앵커 헤드에 있는 두 개의 "이어"는 클러치가 접촉하여 콘크리트가 부서지는 것을 방지합니다. "이어"는 전단 하중을 앵커와 콘크리트로 전달합니다. 아래 전단 용량에는 전단 막대가 필요합니다. 장력 용량을 달성하려면 장력 막대가 필요합니다. 2-T, 4-T 및 8-톤 용량으로 제공됩니다.

부품 번호	톤	링 클러치 체계	너비	길이	두께	HD 해상도 구멍 지름	A	B	N	앵커 얼티밋 기계적 부하 인장력(lbs)	당 중량 조각(ibs)
GMEQL403G	2T	2T-3T(QLO01)	2"	4-1/4"	3/8"	5/8"	2-3/8"	1-3/32"	1-13/16"	16000	0.71
GMEQL075G	4T	4T-6T(QL002)	2-1/2"	7-7/16"	5/8"	3/4"	3-3/16"	1-1/4"	2-1/2"	32000	2.87
GMEOL185G	8T	8T-11T (QLO03)	3-3/4"	13-1/4"	3/4"	1"	4	1-3/4"	3-1/8"	64000	9.4



전단 플레이트를 이용한 헤드 앵커 설치

전단 플레이트가 있는 직립 헤드 앵커는 벽이 얇은 프리캐스트 요소를 수평에서 수직으로 들어 올리고 처리하도록 설계되었습니다. 앵커 머리에 있는 두 개의 "귀"는 클러치가 접촉하여 콘크리트가 부서지는 것을 방지합니다. "이어"는 전단 하중을 앵커와 콘크리트로 전달합니다. 이 앵커에는 전단 막대가 필요하지 않습니다. 장력 용량을 달성하려면 장력 막대가 필요합니다. 2-T, 4-T 및 8-톤 용량으로 제공됩니다.

부분 숫자

톤

링 클러치 체계

너비

길이

두께

HD 해상도 구멍 지름

SPW- 전단 그릇 너비

증권 시세 표시기- 전단 그릇 길이

SPT- 전단 그릇 두께

A

N

앵커 UItimate 기계적 부하 렌즈(bs)

무게 당 조각 (파운드)

GMEQL403SPG

2

2T-3T (OLO01)

2

4-1/4"

3/8"

5/8""

2-1/2"

3

1/4"

3/4"

1-13/16"

16000

1.15

GMEQL075SPG

4

4T-6T (OLO02)

2-1/2"

7-7/16"

5/8"

3/4"

2-1/2"

3"

3/8"

36895

2-1/2"

32000

3.65

GMEQL185SPG

8

8T-11T(OLO03

3-3/4"

13-1/4"

3/4"

1"

g"

3-1/2"

3/8"

1-5/8"

37629

64000

10.65



Y 발기 앵커

Y 직립 앵커는 벽이 두꺼운 프리캐스트 요소를 수평에서 수직으로 들어 올리고 처리하기 위해 설계되었습니다. 앵커 머리에 있는 두 개의 "이어"는 클러치가 접촉하여 콘크리트가 부서지는 것을 방지합니다. 12.5T, 17T, 22T 용량으로 제공됩니다.

부분 숫자	톤	링 클러치 체계	머리 너비	발 너비	길이	두꺼운 네스 호	HD- 구멍 직경	앵커 얼티밋 기계적 부하 장력(lbs)	당 중량 조각(bs)
GMEQL307G	12.5T	12.5T-22T	5-7/8"	3-1/8"	19-5/8"	3/4"	1-3/8"	100,000	15.1
GMEQL308G	17T	12.51-22T	5-7/8"	3-1/8"	19-5/8"	1"	1-3/8"	136000	19
GMEQL309G	22T	12.5T-22T	5-7/8"	3-1/8"	43593	1-1/8"	1-3/8"	176000	22.9



단조 절연 패널 앵커

단조 단열 패널 앵커는 단열 패널을 효율적이고 경제적으로 들어 올리도록 특별히 설계되었습니다. 앵커는 단열재에 걸쳐 있고 외부 및 내부 와이어를 연결하여 추가된 보강재를 통해 전단 및 인장 하중을 분산합니다. 앵커는 프로파일이 매우 작아서 설치 중 단열재 파손을 최소화합니다. 앵커는 설치 과정에서 각 와이어를 지지하여 단열 패널 타이 시스템의 전단 응력을 감소시킵니다. 아래 세부정보와 같이 강화가 필요합니다. 앵커는 표준 8T-11T 리프팅 클러치 및 액세서리를 사용합니다.

부품 번호	톤	링커치 체계	너비	길이	두께	A	B	SL 슬롯 길이	남서- 너비	Anchcr Ultimate 기계 Terson으로 로드(ibs]	와이트 퍼 조각 (bs)
GMEQLFP6176	6T	4T-6T	7"	3-15/16"	5/8"	2-3/4"	5-3/8"	1-3/16-	13/16"	48000	2.63
GMEOLFIP975346	9T	8T-12T	5-3/4"	4-3/16"	3/4"	2-3/4"	3-3/4"	1-1/2"	15/16"	72000	3.17
GMEOLFIP12176	12T	8-12T	7"	4-13/16"	3/4"	3-3/16"	5"	1-13/16	1-1/8"	96000	4.06
GMEOLFIP1218G	12T	8T-12T	8"	5	3/4"	3-3/16"	6"	1-13/16	1-1/8"	96000	4.89



절연 패널 앵커

단열 패널 앵커는 단열 패널을 효율적이고 경제적으로 들어 올리도록 특별히 설계되었습니다. 앵커는 단열재에 걸쳐 있고 외부 및 내부 와이어를 연결하여 추가된 보강재를 통해 전단 및 인장 하중을 분산합니다. 앵커는 프로파일이 매우 작아서 설치 중 단열재 파손을 최소화합니다. 앵커는 설치 과정에서 각 와이어를 지지하여 단열 패널 타이 시스템의 전단 응력을 감소시킵니다. 아래 세부정보와 같이 강화가 필요합니다. 이 앵커는 표준 4T-6T 및 8T-11T 리프팅 클러치 및 액세서리를 사용합니다.

부분 숫자	톤	링 클러치 시스템	너비	길이	두께	A	B	앵커 Ltimata 기계 인장 하중(lbs)	당 중량 조각(파운드)
GMEQL077G	4T	4T-6T	6"	3-1/4"	5/8"	1-13/16"	4-3/8"	32000	3.13
GMEQL184G	8T	8T-11T	6"	4-3/4"	3/4"	3-3/8"	4-3/8"	64000	5.8
GMEQL1242G	10T	8T-11T	7"	4-3/4"	3/4"	3-3/8"	5"	80000	6.7
GMEQL243G	10T	8T-11T	8"	4-3/4"	3/4"	3-3/8"	6"	80000	7.75



전단 플레이트가 있는 절연 패널 앵커

단열 패널 앵커는 단열 패널을 효율적이고 경제적으로 들어 올리도록 특별히 설계되었습니다. 앵커는 단열재에 걸쳐 있고 외부 및 내부 와이어를 연결하여 추가된 보강재를 통해 전단 및 인장 하중을 분산합니다. 앵커는 프로파일이 매우 작아서 설치 중 단열재 파손을 최소화합니다. 앵커는 설치 과정에서 각 와이어를 지지하여 단열 패널 타이 시스템의 전단 응력을 감소시킵니다. 아래 세부정보와 같이 강화가 필요합니다. 이 앵커는 표준 4T-6T 및 8T-11T 리프팅 클러치 및 액세서리를 사용합니다.

부분 숫자

톤

링 클러치 체계

너비

길이

두께

HD 해상도 구멍 지름

SPW- 전단 그릇 너비

SPL- 전단 그릇 길이

SPT- 전단 그릇 두께

A

N

앵커 UItimate 기계적 부하 렌즈(bs)

무게 당 조각 (파운드)

GMEQL403SPG

2T

2T-3T

2

4-1/4"

3/8"

5/8""

2-1/2"

3

1/4"

3/4"

1-13/16"

16000

1.15

GMEQL075SPG

4T

4T-6T

2-1/2"

7-7/16"

5/8"

3/4"

2-1/2"

3"

3/8"

36895

2-1/2"

32000

3.65

GMEQL185SPG

8T

8T-11T

3-3/4"

13-1/4"

3/4"

1"

g"

3-1/2"

3/8"

1-5/8"

37629

64000

10.65



































T바 앵커

T-Bar 앵커는 견고한 강철 막대를 앵커 바닥을 통해 수평으로 배치하여 인장 용량을 최대화하도록 설계되었습니다. 컴팩트한 디자인

다양한 길이로 제공되며 ''습식''으로 제공되어 다용성과 사용 편의성이 더욱 향상됩니다. 앵커 바닥의 최소 적용 범위는 3/8이 권장됩니다. 표면 적용용으로 설계되었으며 '백 스트립'에 사용됩니다. " 패널. 전단 용량을 통해 T-Bar 앵커를 수직 회전에 사용할 수 있습니다.

콘크리트 앵커 용량, 4:1 SWL

부분 숫자

톤

링 클러치 체계

너비

길이

두께

D

앵커 Ultimatc Mochanical 인장 하중(bs)

웨이트 당 조각(파운드)

최소 패널 두께

최소 가장자리 디스타시

강화되지 않은 긴장 부하(파운드)

비강화 전단 하중(lbs)

GMEQL110G

2T

2T-3T

1-1/4"

4

3/8"

1/2"

16000

0.55

4-3/4"

8"

4000

4000

GMEQL1848G

4T

4T-6T

1-1/2"

4-1/4"

5/8"

11/16"

32000

1.15

5"

8-1/2"

5500

5500

GMEQLL850G

4T

4T-6T

1-1/2"

5-1/4"

5/8"

11/16"

32000

1.4

6"

10-1/2"

8000

8000

GMEQLL852G

4T

4T-6T

1-1/2"

6-1/4"

5/8"

11/16"

32000

1.7

7"

12-12"

8000

8000

GMEQL854G

4T

4T-6T

1-1/2"

7-1/4"

5/8"

11/16"

32000

1.95

8"

14-1/2"

8000

8000



1T 스프레드 앵커

1T 스프레드 앵커는 경량 패널의 백 스트리핑 및 가장자리 리프팅을 위해 설계되었습니다. 이러한 다목적 앵커는 용량과 저렴한 비용으로 인해 MSE 패널에 일반적으로 사용됩니다. 앵커에 수직으로 전단을 당길 때 파손이 발생할 수 있습니다.

앵커 치수 확산 및 차트 로드									콘크리트의 앵커 용량 4:1 SWL
부품 번호	톤	링 클러치 시스템	폭 1	길이 1	두께	확산	앵커 얼티밋 기계적 부하 장력(lbs)	당 중량 조각(파운드)	최소 패널 두께	최소 코너 거리	인장하중 (파운드)
GMEQL050G	1T	2T-3T	1-1/4"	4-3/4"	3/16"	2-3/4"	8000	0.35	4"	16"	1835



스프레드 앵커

스프레드 앵커는 두꺼운 패널의 백 스트리핑 및 가장자리 리프팅을 위해 설계되었으며, 이러한 다용도 앵커는 용량과 저렴한 비용으로 인해 슬래브/패널에 일반적으로 사용됩니다. 최소 가장자리 거리(앵커 길이의 1.5배)를 유지함으로써 이 앵커는 콘크리트 표면에 설치되었을 때 나열된 인장 하중과 동일한 전단 하중을 처리할 수 있습니다.

부분 숫자	톤	링 클러치 체계	너비	길이	두께	확산	A	앵커 적정 기계적 부하 긴장감 (ibs)	당 중량 조각(파운드)	비강화 전단 하중(bs)	비강화 렌즈 하중(lbs)
GMEQL050G	1T	2T-3T	1-1/4"	4-3/4"	3/16"	2-3/4"	-	8000	0.35	2000	2000
GEMQL059G	2T	2T-3T	1-1/4"	5-1/2"	3/8"	2-3/4"	-	16000	0.8	4000	4000
GMEQL116G	4T	4T-6T	1-1/2"	6-1/4"	5/8"	3-3/8"	-	32000	1.65	5850	5850
GMEQL119G	8T	8T-11T	2-1/2"	11"	3/4"	4-1/2'	5"	64000	7.03	16000	16000
GMEQL174G	22T	12.5T-22T	3-1/2"	19-5/8"	1-3/16"	6-1/4"	9-7/8"	176000	22.31	44000	44000



1Ton L-앵커

1Ton L-앵커는 더 두꺼운 패널의 백 스트리핑 및 가장자리 리프팅을 위해 설계되었으며, 이러한 다용도 앵커는 용량과 저렴한 비용으로 인해 슬래브/패널에 일반적으로 사용됩니다. 최소 가장자리 거리(앵커 길이의 1.5배)를 유지함으로써 이 앵커는 콘크리트 표면에 설치되었을 때 나열된 인장 하중과 동일한 전단 하중을 처리할 수 있습니다.

부분 숫자	톤	링 클러치 체계	폭	길이	두께	발 크기	앵커 적정 기계 부하 렌즈에(ibs)	무게당 조각(ibs)	비강화 전단 하중(lbs)	강화되지 않은 테션 로드(ibs)
GMEQL05OLG	1	2T-3T	1-1/4"	4"	3/16"	1-7/16"	8.,000	0.35	2000	2000



2홀 앵커

2홀 앵커는 얇은 패널이나 저압축 강도 콘크리트에서 높은 인장 하중을 달성하기 위한 경제적인 방법으로 사용됩니다. 2홀 앵커는 인장력을 콘크리트 깊숙히 분산시키기 위해 앵커 바닥 구멍에 인장 막대가 필요합니다. 하중이 가해질 때 앵커가 즉시 맞물릴 수 있도록 장력 막대를 장력 막대 구멍 바닥에 위치시키고 고정해야 합니다.

부분 숫자

톤

링 클러치 시스템

너비

길이

두꺼운- 네스 호

A

B

C

앵커 최종 기계적 부하 긴장감 (ibs)

당 중량 조각(lbs)

최소 패널 두께(인치)

강화 인장하중(ibs)

GMEQL122G

2T

2T-3T

1-1/4"

4"

3/8"

3/4"

9/6"

7/8"

16000

0.46

2-31/4"

4000

GEMQL124G

4T

41-6T

1-1/2"

5-1/2"

5/8"

7/8"

11/16"

15/16"

32000

1.2

4"

8000

GMEQLL125G

8T

8T-11T

2-1/2"

7"

3/4"

1-3/16"

1"

1-7/16"

64000

3.76

5"

16000

GMEQLL176G

22T

12.5T-22T

3-1/8"

11 3/4"

1-3/16"

1-13/16"

1-3/8"

2-7/16"

176000

10.15

7"

44000



기술 앵커

Tech Anchors는 앵커가 혼잡한 강화 영역에 맞도록 하는 독특한 발 디자인으로 설계되었습니다. 일반적으로 양식에서 패널을 "뒤로 제거"하는 데 사용됩니다. 앵커에는 필요한 경우 사용할 수 있는 보조 보강 구멍도 있습니다.

부분 숫자	톤	링 클러치 체계	폭	길이	진드기- 네스 호	A	B	앵커 얼티밋 인장 시 ​​기계적 부하(lbs)	당 중량 조각(파운드)	강제로 전단 하중(lbs)	비강화 렌즈 하중(lbs)
GMEQL525G	2T	2T-3T	1-1/4"	4-15/16	3/8"	3/4"	9/16"	16000	0.51	4000	4000
GMEQL546G	4T	4T-6T	1-1/2"	5-7/16"	5/8"	7/8"	11/16"	32000	1.2	7215	7215



플레이트 앵커

플레이트 앵커는 폼에서 패널을 뒤로 스트리핑하기 위해 설계되었습니다. 플레이트 앵커는 바닥에 용접된 플레이트로 설계되어 로우 프로파일 앵커에서 높은 용량을 제공합니다. 바닥판은 아래 그림과 같이 앵커에 보강재를 적용하여 용량을 최대화할 수 있습니다.

부분 숫자

톤

링 클러치 체계

너비

키

닻 머리 두께

발 길이

앵커 얼티밋 인장 시 ​​기계적 부하(ibs)

무게 조각당 (파운드)

비강화 전단 하중 (파운드)

비강화 인장하중 (파운드)

강화 전단 하중 (파운드)

강화 긴장 부하(파운드)

GMEQL128G

2T

2T-3T

1-1/4"

2-1/4"

3/8"

3-3/4"

16000

0.75

950

950

4000

4000

GMEQL846G

4T

4T-6T

1-1/2"

3"

5/8"

3"

32000

1.25

3570

3570

8000

8000

GMEQL847G

4T

4T-6T

1-1/2"

3-1/2"

5/8"

3"

32000

1.35

4700

4700

8000

8000

GMEQL044G

4T

41-6T

1-1/2"

4-3/8"

5/8"

3-7/8"

32000

1.95

4730

4730

8000

8000

GMEQL054G

8T

8T-11T

2-1/2"

6-1/4"

3/4"

5"

64000

5.4

6350

6350

12000

12000

GMEQL042G

8T

8T-11T

2-1/2"

7-1/8"

3/4"

5"

64000

5.9

10000

10000

16000

16000
